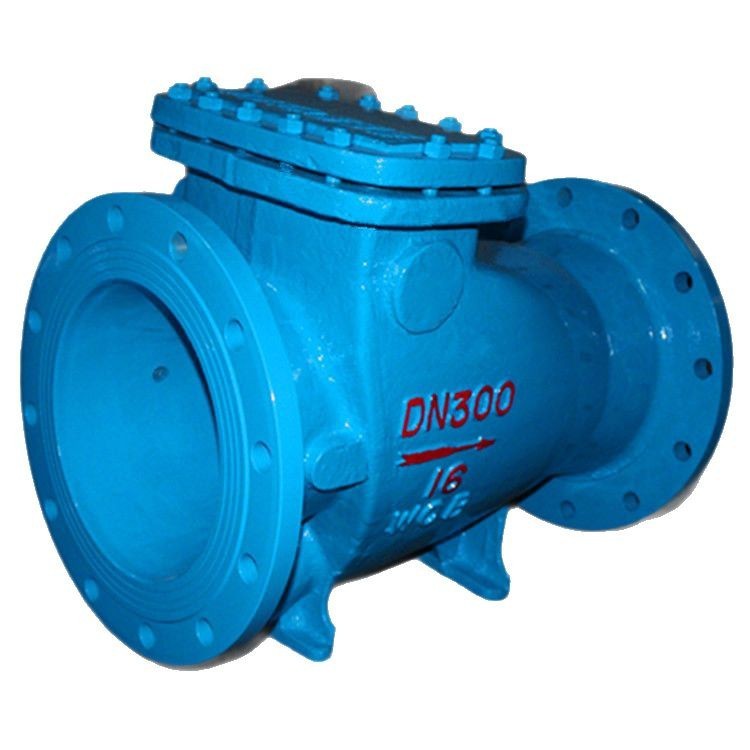

金钛阀门微阻缓闭止回阀 单向阀 防倒流 带液压缸和重锤HH44X

• 产品概述

二、结构与工作原理

（1）主要结构组成

1. 阀体：通常采用铸铁、铸钢或不锈钢材质，法兰连接（HH44X中的“44”代表法兰连接）。
2. 阀瓣：斜盘式或旋启式设计，采用橡胶密封（X表示橡胶阀座），减少水流阻力。
3. 缓闭装置：液压阻尼缸、弹簧或重锤机构，使阀瓣分两阶段关闭（先快速关闭大部分行程，后缓慢闭合剩余部分）。
4. 导向机构：确保阀瓣运动平稳，防止卡阻。

1. 开启状态：介质正向流动时，水压推动阀瓣开启，由于斜盘式设计，流阻小，压降低。
2. 关闭过程：

1. （快关）：当介质流速降低或停止时，阀瓣在自重或弹簧作用下快速关闭大部分行程。
2. （缓闭）：剩余行程由液压缓冲装置控制，缓慢闭合，避免水锤冲击。

三、主要特点

四、主要技术参数

五、应用领域

1. 给排水系统：水泵出口、市政供水、污水处理厂。
2. 消防系统：消防泵出口，防止水倒流冲击。
3. 暖通空调：循环水系统，防止热水倒流。
4. 工业管道：化工、电力、石油等行业的介质防倒流控制。

六、安装与维护

（1）安装要求

1. 必须水平安装（阀体箭头方向与水流方向一致）。
2. 阀前建议安装过滤器，防止杂质卡阻阀瓣。
3. 大口径阀门需加支撑架，避免管道应力影响密封性。

（2）维护要点

1. 定期检查阀瓣、密封圈磨损情况，必要时更换。
2. 检查液压阻尼装置是否漏油，及时补充液压油。
3. 长期停用后，应手动开关几次，防止阀瓣卡死。

七、与其他止回阀对比

八、选型注意事项

1. 介质性质：清水、污水、油品？是否有腐蚀性？
2. 压力等级：PN10、PN16 或更高？
3. 通径大小：DN50~DN1200，需匹配管道尺寸。
4. 缓闭时间：是否需要可调式缓闭装置？
5. 安装方式：水平安装，确保阀瓣运动顺畅。

九、总结

HH44X微阻缓闭止回阀是一种高性能止回阀，结合了低流阻+缓闭防水锤的优势，适用于对水击防护要求较高的管道系统。其斜盘式阀瓣和液压缓冲设计使其在水泵出口、消防系统、长距离输水管线等场合表现优异，是替代传统止回阀的理想选择。
