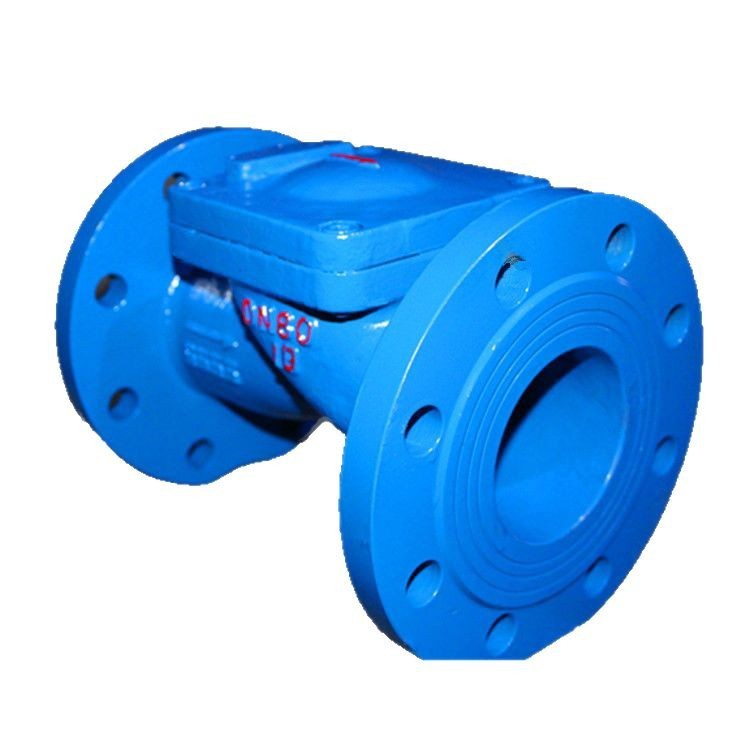

金钛阀门生产高品质橡胶瓣止回阀 HC44X

一、产品概述

橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简便等特性。该阀主要适用于给排水系统，可安装与水泵出水口处，以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

二、结构与组成

1. 材质：铸铁、球墨铸铁、不锈钢（可选），表面环氧涂层防腐。
2. 设计：全流道流线型结构，减少湍流与压损。

1. 橡胶双瓣：采用NBR（丁腈橡胶）或EPDM（三元乙丙橡胶）模压成型，弹性高、耐磨损。
2. 支撑轴：不锈钢材质，确保阀瓣灵活旋转。

1. 自密封设计：阀瓣与阀座通过介质压力实现动态密封，无额外机械压紧装置。
2. 耐腐蚀内衬：阀体内腔覆盖橡胶层，防止介质腐蚀。

1. 介质压力推动阀瓣绕轴旋转，双瓣完全开启，形成无阻挡流道，水头损失≤0.03MPa。

1. 介质流速降至临界值或逆流时，阀瓣在自重+水力反冲力作用下瞬间闭合（响应时间≤50ms）。
2. 橡胶弹性使阀瓣紧密贴合阀座，实现双向零泄漏密封。

五、应用场景

1. 方向：无方向限制，水平/垂直/倾斜安装均可。
2. 空间：阀门前需预留≥5倍管径直管段，确保流态稳定。
3. 支撑：大口径（DN≥600）阀门需加装支架，避免管道应力。

1. 定期检查：每6个月检查橡胶瓣磨损及密封面状况。
2. 快速更换：阀瓣模块化设计，无需拆阀体即可更换（耗时＜30分钟）。
3. 清洁建议：高压水冲洗阀腔，避免杂质堆积影响密封。

1. 安全可靠：毫秒级关闭阻断逆流，防止水锤破坏。
2. 经济耐用：10年以上使用寿命，维护成本极低。
3. 广泛适配：多材质、全向安装兼容复杂工况。
