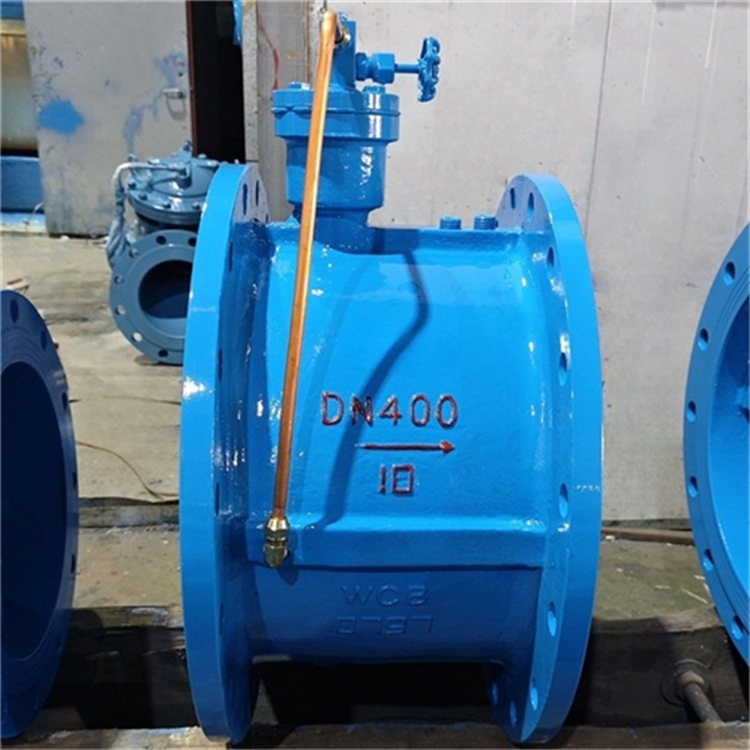

金钛阀门微阻缓闭蝶式止回阀: 缓闭消锤 密封耐用HH49X

金钛微阻缓闭蝶式止回阀:缓闭消锤 密封耐用

一、产品概述

1. 主要结构组成

1. 阀体：铸铁、铸钢或不锈钢材质，耐压耐腐蚀。
2. 阀瓣（蝶板）：采用橡胶软密封+金属硬密封双重结构，密封性能优异。
3. 阀轴：不锈钢材质，耐磨损，确保长期稳定运行。
4. 缓闭装置：液压阻尼系统，可调节缓闭时间（通过外部调节阀）。

2. 工作原理

1. 开启过程：当水泵启动，水流推动阀瓣旋转开启，介质顺畅通过，流阻极低。
2. 关闭过程：
3. （快关）：停泵或逆流时，阀瓣在自重和回流水压作用下快速关闭至约80%开度。
4. （缓闭）：剩余20%开度通过液压阻尼装置缓慢关闭，有效消除水锤冲击。

三、核心特点与优势

四、技术参数

五、适用场景

1. 水泵出口：防止停泵后介质倒流，避免水泵反转损坏。
2. 市政供水/消防系统：保护管网免受水锤冲击，提高系统安全性。
3. 工业循环水：如电厂、石化、暖通空调等需防倒流及消锤的场合。
4. 污水处理：耐腐蚀设计可适应轻度污水介质。

1. 可水平或垂直安装（阀轴需保持水平方向）。
2. 安装前需清洗管道，避免焊渣或杂质损坏密封面。
3. 建议在水泵出口≥5倍管径处安装，确保流态稳定。

1. 定期检查阀瓣密封面磨损情况，必要时更换橡胶密封圈。
2. 缓闭装置需保持清洁，防止阻尼孔堵塞。
3. 长期停用时，应排空阀内积水，防止冻裂或腐蚀。

八、总结
